破 碎 --使用及維護說明書
一、 概述：

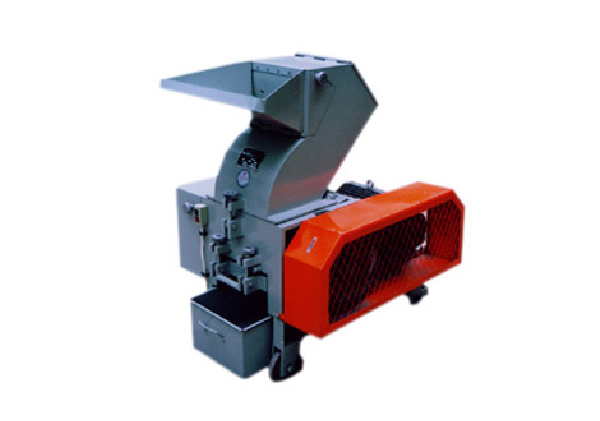

本司生產塑料破碎機，有多品種，多規格。整機設計結構合理、獨特、加工精細，噪音低、作業靈活方便?？蛻艨筛鶕?jù)所需選購，是塑料行業理想的破碎設備。該機適用于各種塑料的加工破碎，特別適用于聚乙稀、聚氯乙稀、聚丙稀、 ABS、TPR、EVA、PU、PBS、聚酰胺（尼龍）、注射澆口、雜塑以及廢舊料等。
二、各種技術性能及參數
|
規 格 |
220型破碎機 |
300型破碎機 |
350型破碎機 |
400-A型破碎機 |
400-B型破碎機 |
|
主軸轉速 |
800r/min |
800r/min |
800r/min |
800r/min |
800r/min |
|
工作次數 |
3.6*103次/分 |
9.6*103次/分 |
4*103次/分 |
9.6*103次/分 |
1.44*104次/分 |
|
動刀具 |
50*220*2把 |
80*150*6把 |
50*350*3把 |
90*200*6把 |
90*133*9把 |
|
定刀具 |
65*220*2把 |
800*300*2把 |
65*350*2把 |
900*400*2把 |
800*400*2把 |
|
刀具孔距 |
70*Φ14 |
動80*40*2孔 |
70*Φ14 |
動65*45*2孔 |
動65*45*2孔 |
|
網篩孔徑 |
Φ5~Φ25 |
Φ5~Φ25 |
Φ5~Φ25 |
Φ5~Φ25 |
Φ5~Φ25 |
|
破碎能力 |
20~60kg/h |
75~150kg/h |
40~100kg/h |
100~200kg/h |
120~250kg/h |
|
電機功率 |
7.5kw |
7.5kw |
11kw |
11kw |
11kw |
|
機體總重 |
400kg |
650kg |
600kg |
850kg |
850kg |
|
外觀尺寸 |
680*680*1050 |
1050*850*1120 |
900*950*1100 |
1360*1000*1360 |
1360*1000*1360 |
三、機械結構設計
1、箱體由鑄鋼件組合而成夾層式，有較好的散熱效果，噪音較小。
2、篩網系半圓筒式，排料流暢，不會產生積料現象，更換篩網簡便，320~350型只需從進料口中打開上下咀口板去定動刀各1支即可；300~400型只需螺轉單顆手柄球放下托架即可，不必拆開機殼，快捷、方便。
3、刀具材料選用T10或9鉻硅工具鋼加工而成，其韌度和強度均很高，不需經常磨刀。
4、220~350型采用相互交叉剪切法，使用于較軟性材料的剪切，300~400型刀具采用梯踏式剪切法，適用較硬性材料，剪切較快，噪音小且穩定性好。
四、安裝、使用及維護
1、調整旋轉刀及固定刀工作隙，約0.05~0.1mm；
2、調整旋轉刃與篩網壁之間距離約為1~1.2mm
3、檢查刀具緊固螺絲是否緊固，電機轉向是否正確；
4、檢查被破碎物是否干凈，嚴防有金屬隨料入機，如在破碎中出料口有未經剪切的物料排出或有排料減小的現象，應立即停機調整，刃磨或更換刀具、篩網；
5、箱體與電機溫升不允許超過65℃。
6、停機后應關好進料保險門，防止異物入內；
7、每半個月需加注潤滑油一次，三個月需檢查篩網的磨損情況，每半年需全機檢修拆洗一次，更換磨損零部件，刀具在連續工作48小時以上要刃磨一次。
